DigiTMR S2
Analyseur numérique de disjoncteur

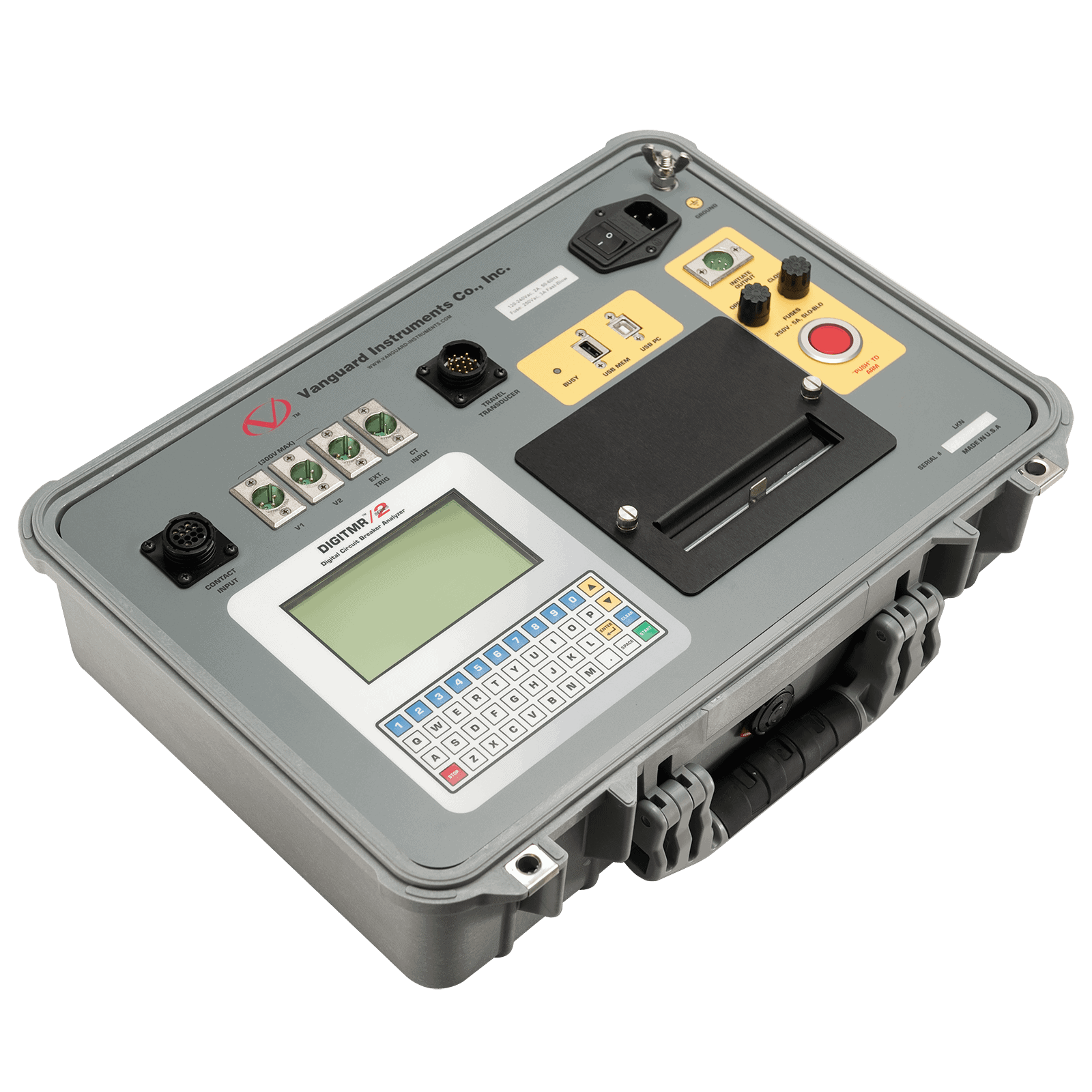

Le DIGITMR S2 de Vanguard est un analyseur numérique de disjoncteurs économique et facile d’utilisation. Le DIGITMR S2 peut fonctionner de manière autonome ou être piloté par ordinateur. Il peut analyser pleinement les performances d’un disjoncteur en testant le temps de contact, la course, la vitesse, le dépassement de course et le glissement des contacts. L’analyse des contacts et des mouvements peut être effectuée pour toutes les opérations de contact du disjoncteur (fermeture, ouverture-fermeture, fermeture-ouverture, ouverture-fermeture-ouverture). Les résultats des mesures de temps sont enregistrés et affichés sur l’écran LCD rétroéclairé de 240 x 128 pixels et peuvent également être imprimés grâce à l’imprimante thermique intégrée de 11,5 cm/4,5 po.
TOUS LES ANALYSEURS DE DISJONCTEURS VANGUARD
CARACTÉRISTIQUES
- Analyseur de disjoncteurs EHT autonome, piloté par micro-ordinateur
- Analyse le temps de fermeture des contacts, la course, la vitesse, le dépassement de course et le glissement des pièces de contact
- Interface PC USB
- Port pour clé USB flash
- Peut stocker jusqu’à 200 enregistrements de tests et 100 plans de tests
- Imprimante thermique intégrée
CÂBLES
| Câble | Numéro de référence |
|---|---|
| [8000-0005] USB Cable [ 6′ (1.83m) ] | 8000-0005 |
| [8000-0016] Câble combiné phase et terre | 8000-0016 |

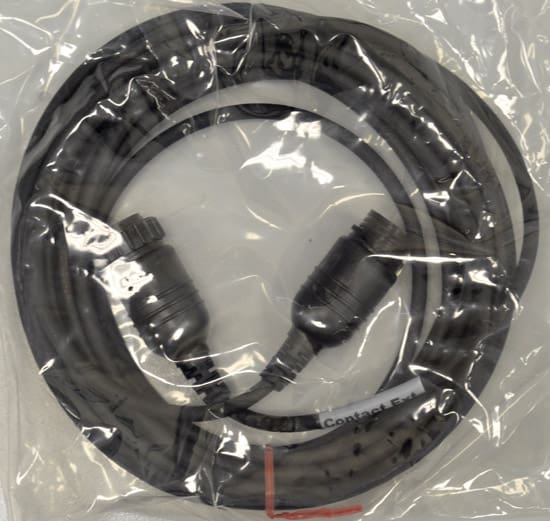

| [8000-0095] Contact Extension Cable [ 30′ (9.14m) ] | 8000-0095 |
| [8000-0096] Contact Test Lead [ 20′ (6.10m) ] | 8000-0096 |
| [8000-0097] Contact Extension Cable [ 30′ (9.14m) ] | 8000-0097 |
| [8000-0099] Initiate Cable [ 22′ (6.71m) ] | 8000-0099 |
| [8000-0101] Test Lead (Trigger, V1, V2) [ 2′ (0.61m) ] | 8000-0101 |
| [8000-0104] Transducer Cable [ 25′ (7.62m) ] | 8000-0104 |
SPÉCIFICATIONS TECHNIQUES
| TYPE | analyseur numérique de disjoncteur portatif |
| CARACTÉRISTIQUES PHYSIQUES | 47,0 cm x 35,7 cm x 17,6 cm (18,5 po x 14 po x 7 po) ; Poids : 9,1 kg (20 lb) |
| PUISSANCE D’ENTRÉE | 3 ampères, 100 – 240 V CA, 50/60 Hz |
| ENTRÉES CONTACT SEC | 3 canaux à contact sec ; chaque canal détecte le contact principal et le contact de la résistance d’insertion |
| FENÊTRES TEMPORELLES | 1 seconde, 10 secondes ou 20 secondes |
| RÉSOLUTIONS TEMPORELLES | ±50 microsecondes à 1 seconde, ±500 microsecondes à 10 secondes, ±1,00 milliseconde à 20 secondes |
| PRÉCISION TEMPORELLE | 0,05 % de la mesure ± 0,1 ms pour une durée de 1 seconde |
| PLAGE DE DÉTECTION DES CONTACTS | Fermé : moins de 20 Ω ; ouvert : plus de 5 000 Ω |
| PLAGE DE DÉTECTION DE RÉSISTANCE | 50 à 5000 ohms |
| TENSION D’ENTRÉE DE DÉCLENCHEMENT | Ouverture/fermeture : 30 – 300 V, CC ou CA crête |
| PLAGE D’ENTRÉE DE DÉTECTION DE TENSION | V1 : entrée analogique ; 0 – 255 V, CC ou CA crête ; Sensibilité : ± 1 V V2 : entrée du détecteur de présence/d’absence de tension ; 30 – 300 V, CC ou CA crête |
| DÉCLENCHEMENTS DU DISJONCTEUR | Initier les séquences : ouverture, fermeture, ouverture-fermeture, fermeture-ouverture, ouverture-fermeture-ouverture |
| CAPACITÉ DE DÉCLENCHEMENT DU DISJONCTEUR | 30 A, 250 VCA/CC max. |
| PLAGE DE MESURE DU COURANT DE DÉCLENCHEMENT | Un capteur à effet Hall, sans contact, plage de 0 à 20 A, cc à 5 kHz |
| ENTRÉE DU TRANSDUCTEUR DE COURSE | 1 canal pour transducteur numérique de course ; gamme linéaire : 0,0 à 152,4 cm (± 0,0127 cm) ; Plage de rotation : 0 à 360 degrés (± 0,006 degré) |
| DIFFÉRENCE DE COURSE DU CONTACT | Mesure les distances de points de contact « à fermeture lente » ; les résultats peuvent être imprimés |
| CAPTEUR DE COURANT TC | Un, sans contact, 0 à 100 A |
| AFFICHAGE | Écran LCD rétroéclairé (240 x 128 pixels) ; visible en plein soleil et à faible niveau de lumière |
| IMPRIMANTE | Imprimante thermique intégrée de 11,5 cm/4,5 po, capable d’imprimer à la fois les courbes de déplacement des contacts et les résultats de test sous forme de tableau |
| CAPACITÉS DE STOCKAGE INTERNE DES ENREGISTREMENTS D’ESSAI | Stocke jusqu’à 200 enregistrements de tests et 100 plans de tests |
| INTERFACES D’ORDINATEUR | Un port USB, interface Bluetooth en option |
| LOGICIEL | Le logiciel d’analyse des disjoncteurs Vanguard basé sur Windows® (VCBA S2) est inclus dans le prix de vente. Mises à jour du logiciel disponibles sans frais supplémentaires. |
| SÉCURITÉ | Conçu pour être conforme aux normes UL/CEI 61010 et CAN/CSA C22.2 n° 1010.1-92 |
| PROTECTION | Utilisation : -10 °C à 50 °C (15 °F à +122 °F) ; stockage : -30 °C à 70 °C (-22 °F à +158 °F) |
| OPTIONS | Mallette de transport (disponible pour le DigiTMR S2 et les transducteurs de course) |
| GARANTIE | Un an, pièces et main-d’œuvre |
| Les spécifications sont valables à la tension nominale et à une température ambiante de +25 °C (+77 °F). | |
Références pièces
- 9005-UC [DigiTMR S2]
- 9005-OT [On-line Timing Option]
- 9005-BT [Bluetooth Option]
