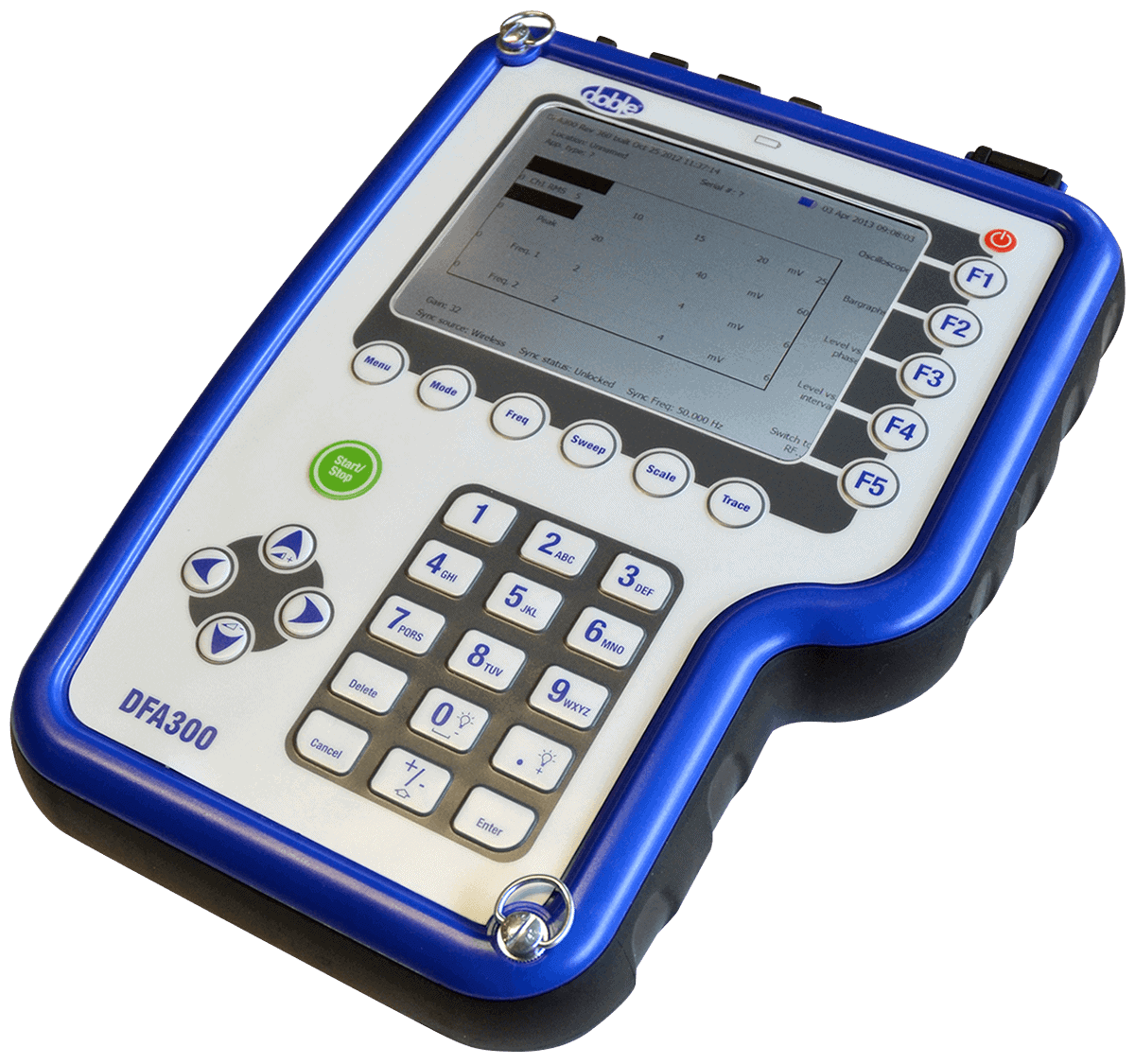

PRINCIPALES CARACTÉRISTIQUES
  • Un outil mixte basé à la fois sur les IFR et des méthodes acoustiques
  • Enregistre les IFR des appareils présentant des problèmes d’isolation, notamment des DP et la formation d’arcs électriques
  • Repère et diagnostique des problèmes internes grâce au capteur acoustique à placer sur une surface reliée à la terre
  • Un appareil portatif, facile à utiliser, avec un écran de grande taille
AVANTAGES
  • Procédez à une mesure non intrusive des équipements essentiels
  • Identifiez et localisez les défauts d’isolation des sous-stations, transformateurs, transformateurs de mesure, terminaisons de câble et des disjoncteurs blindés
  • Un outil pratique en association avec la thermographie infrarouge, pour un usage quotidien ou le contrôle de routine des sous-stations
ACCESSOIRES

Applications et accessoires de diagnostics de câbles

Guide d’ondes 36 kV

Guide d’ondes 36 kV

  • Pour câbles jusqu’à 36 kV
  • Un jeu se compose d’une poignée, d’une perche isolante droite, d’une perche à 90° et d’une perche à 180°.
  • Mallette de transport incluse.
Guide d’ondes 72 kV

Guide d’ondes 72 kV

  • Pour câbles jusqu’à 72 kV
  • Un jeu se compose d’une poignée, d’une perche isolante droite, d’une perche à 90° et d’une perche à 180°. Mallette de transport incluse.

Capteurs

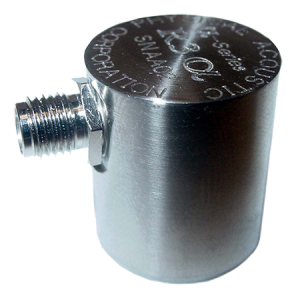

Capteur acoustique R3a TN30203

Capteur R3a

  • Capteur passif
  • Pour GIS et extrémités de câble
  • Comprend un câble de 1 m et un aimant de fixation
  • Résonance 30 kHz
  • Plage de fréquences 5 kHz à 100 kHz

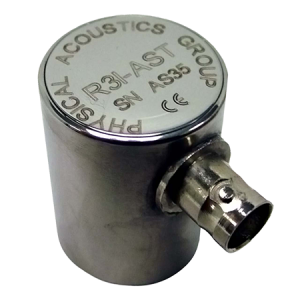

Capteur R3i AST

Capteur R3i

  • Capteur avec préamplificateur intégré
  • Pour GIS et extrémités de câble
  • Comprend un câble de 1 m et un aimant de fixation.
  • Résonance 30 kHz
  • Plage de fréquences 5 kHz à 100 kHz

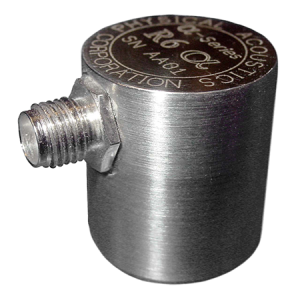

Capteur R6A

Capteur R6a

  • Capteur passif
  • Pour diverses applications
  • Comprend un câble de 1 m et un aimant de fixation.
  • Résonance 60 kHz
  • Plage de fréquences 5 kHz à 100 kHz

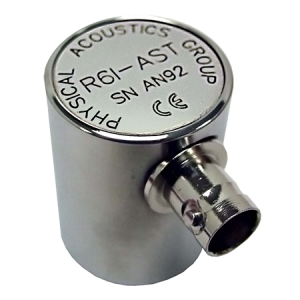

Capteur R6i AST

Capteur R6i

  • Capteur avec préamplificateur intégré
  • Pour diverses applications
  • Comprend un câble de 1 m et un aimant de fixation.
  • Résonance 60 kHz
  • Plage de fréquences 5 kHz à 100 kHz

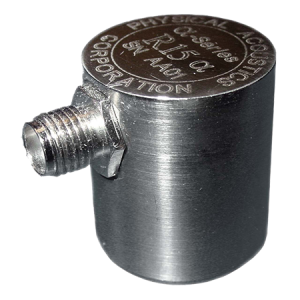

Capteur R15a

Capteur R15a

  • Capteur passif
  • Pour les équipements immergés dans l’huile, ex. transformateurs et transformateurs de mesure
  • Comprend un câble de 1 m et un aimant de fixation.
  • Résonance 150 kHz
  • Plage de fréquences 5 kHz à 500 kHz

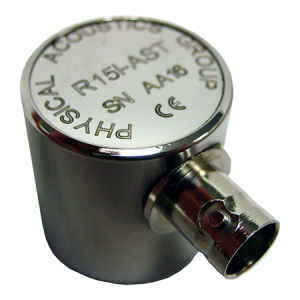

Capteur R15i AST

Capteur R15i

  • Capteur avec préamplificateur intégré
  • Pour équipements immergés dans l’huile, ex. transformateurs et transformateurs de mesure
  • Comprend un câble de 1 m et un aimant de fixation.
  • Résonance 150 kHz
  • Plage de fréquences 5 kHz à 500 kHz
TEVProbe TN80310

Capteur TEV

  • Pour disjoncteurs blindés
  • Branchez directement la sonde TEV à l’entrée d’antenne du DFA300
  • Déplacez le capteur au-dessus de la surface métallique jusqu’à ce que l’amplitude du signal soit maximale
Capteur SEM

Capteur SEM

  • Pour disjoncteurs blindés (SEM)
  • Antenne pour espaceurs en polymère ou regards d’inspection en verre
  • Placez le capteur entre les joints d’un poste sous enveloppe métallique (SEM) pour repérer la présence de décharges partielles
HFCT TN80308

Capteur HFCT

  • À fixer sur le fil de terre de l’appareillage et à brancher au DFA300 pour vérifier l’activité DP interne
  • Rechercher des impulsions électriques (f < 200 Mhz) comme preuve de décharges partielles vers la terre

Sonde UHF de robinet de vidange

  • À utiliser sur les transformateurs HT pour découpler les signaux de DP électromagnétiques provenant de l’intérieur de transformateurs à huile ou papier
  • Capteurs adaptés aux robinets de vidange DN 50 et DN 80
  • Permet le « contrôle des performances et de la sensibilité » lorsqu’il est possible d’injecter des impulsions de test haute fréquence à l’aide d’électrodes
  • Capteurs à la terre (pour les basses fréquences)

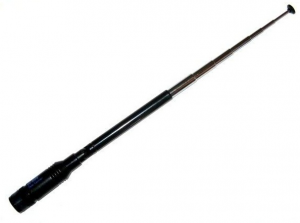

Antenne UHF pour le contrôle de sous-stations

Antenne télescopique

Antenne télescopique

  • Antenne pour la capture de signaux UHF large bande en milieu ouvert.
  • Bande passante 25 à 1900 MHz
  • Longueur : 310 mm (complètement déployée)
  • Accessoire standard du DFA300

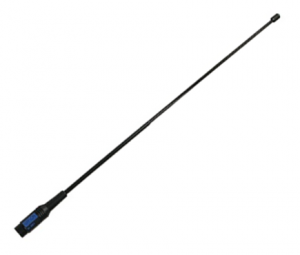

Antenne fouet TN80311

Antenne fouet

  • Antenne de longueur fixe pour la capture de signaux UHF large bande en milieu ouvert.
  • Bande passante 25 à 1900 MHz
  • Longueur : 410 mm
